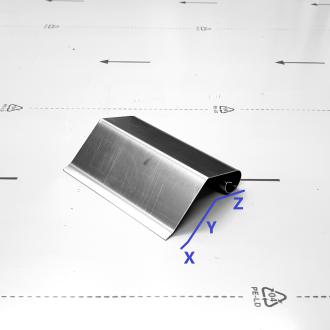

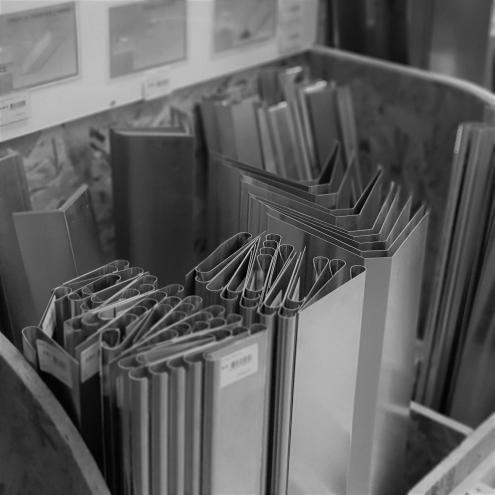

PROFIL DE RIVE : A1, A2, A3

A 1 : X=25mm - Y=40mm - Z=5mm Dév. 125mm

A2 : X=25mm - Y=75mm - Z=5mm Dév.160mm

A3 : X=25mm - Y=95mm - Z=5mm Dév.180mm

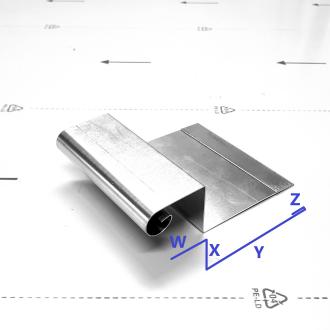

PROFIL DE RIVE :

B

W = 25mm - X = 35mm - Y = 80mm - Z = 20mm

Dév.195mm

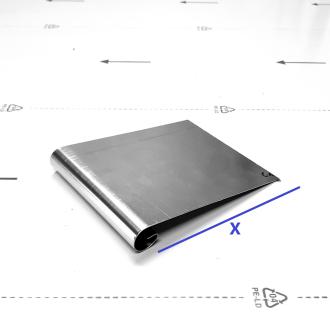

BAVETTE :

C1,C1A,C1B

C1  :    X = 110mm  Dév. 165mm

C1A  :  X =  60mm Dév. 115mm

C1B : X = 150mm Dév. 205mm

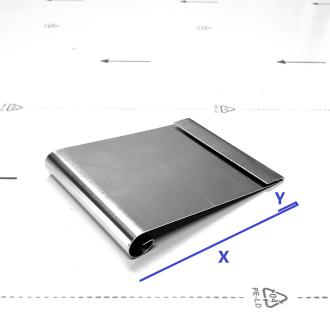

BAVETTE :

C2

X = 110mm - Y = 20mm

Dév.185mm

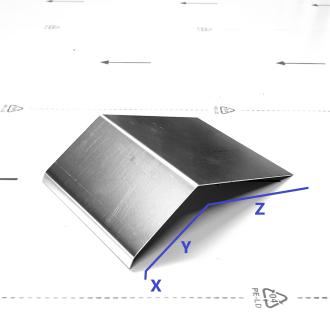

BANDE D'EGOUT :

D1, D1A

D1 : X = 5mm - Y = 110mm - Z = 165mm Dév. 280mm

D1A : X= 5mm - Y =55mm - Z =100mm Dév. 160mm

SOLIN :

E

X = 15mm - Y = 70mm - Z = 5mm

Dév.90mm

SOLIN : F

X = 15mm - Y = 100mm - Z = 5mm

Dév.120mm

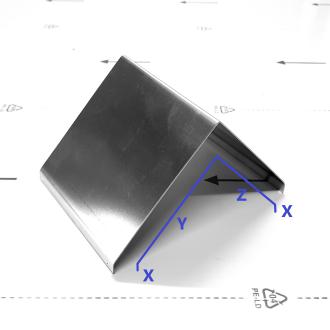

FAITIERE : G, G1, G2

G : X=5mm - Y=200mm - Z=200mm Dév.410mm

G1 : X=5mm - Y=300mm - Z=300mm Dév.610mm

G2 : X=5mm - Y=400mm - Z=400mm Dév.810mm

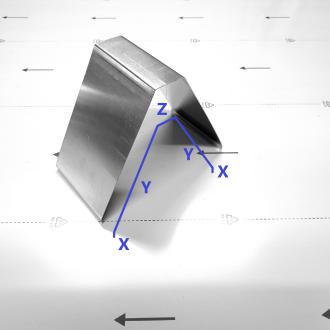

FAITIERE : H

X = 5mm - Y = 150mm - Z = 30mm

Dév.340mm

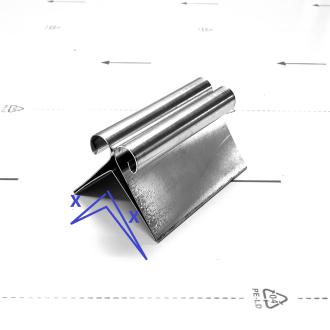

COIN DE CHEMINEE : L

X = 50mm

Dév.340mm

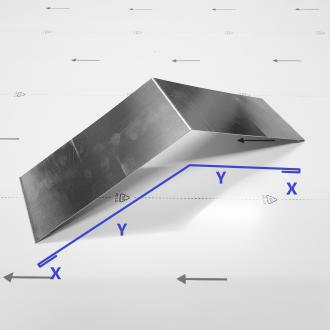

NOUE : M

X = 20mm - Y = 200mm

Dév.440mm

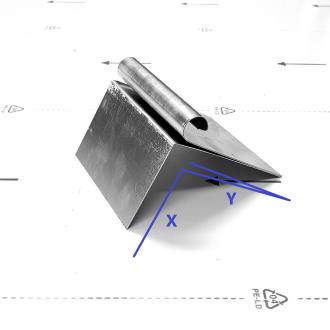

COIN DE PIGNON : N

X = 45mm - Y = 100mm

Dév.205mm

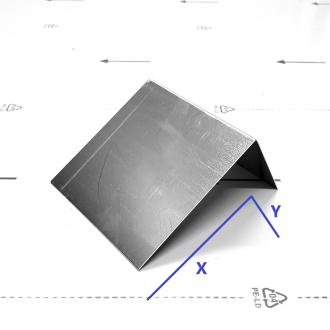

GARNI.  CHEMINEE : O1,O1B

O1 : X = 100mm - Y = 60mm  Dév. 160mm

O1B : X= 60mm - Y =60mm  Dév. 120mm

GARNITURE RIVE ASBEST : P

P : X = 100mm Dév.165mm

PA : X = 50mm Dév.115mm

PB : X = 140mm Dév.205mm

PC : X = 60mm Dév.125mm

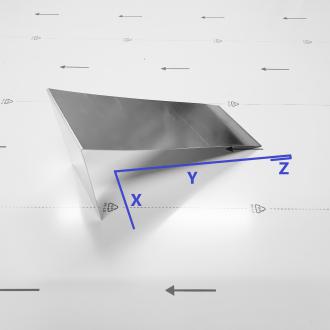

FOND DE CHEMINEE :

Q

X = 120mm - Y = 280mm - Z = 20mm

Dév.420mm

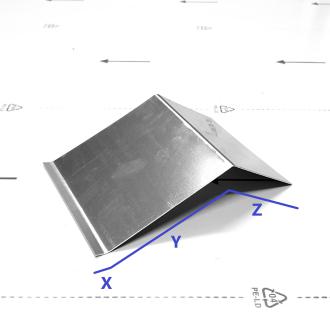

DEVANT  CHEMINEE : R

X = 5mm - Y = 95mm - Z = 60mm

Dév.160mm

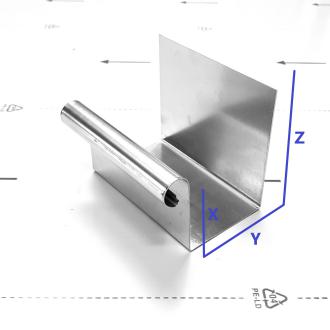

GOUTTIERE PIGNON : S1

X = 40mm - Y = 60mm - Z = 85mm

Dév.240mm

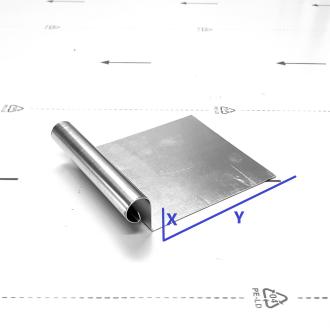

GARN; PIED PIGNON : T

X = 10mm - Y = 105mm

Dév.170mm

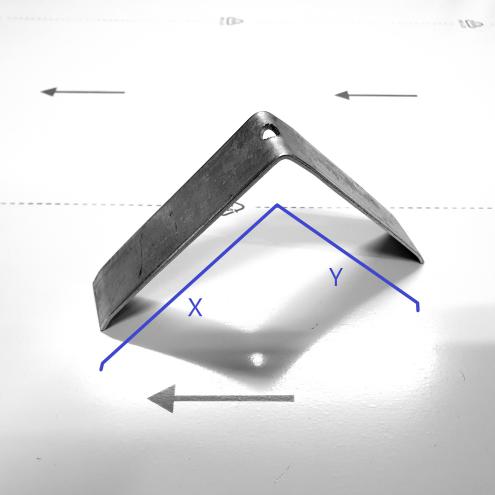

CAVALIER : G,G1, G2

G : X - Y = 100mm  Dév.200mm

G1 : X - Y = 150mm  Dév.300mm

G2 : X - Y = 200mm  Dév.400mm

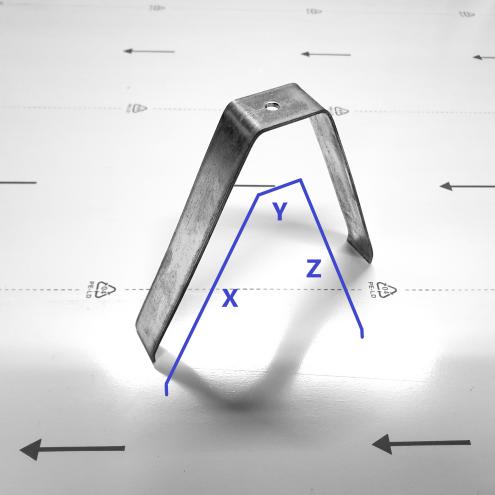

CAVALIER : H

X - Z = 150mm - Y = 40mm

Dév.340mm
